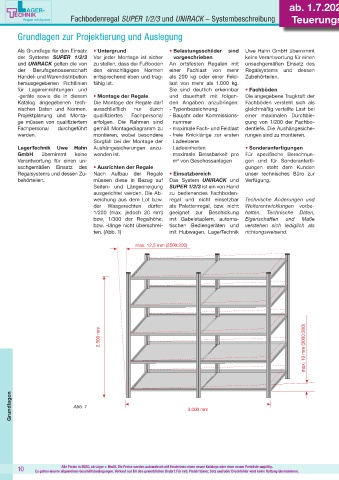

Page 10 - Lagertechnik Gesamtkatalog

ab. 1.7.2021 70,7 % Grundlagen
Fachbodenregal SUPER 1/2/3 und UNIRACK – Systembeschreibung Teuerungszuschlag SUPER 1/2/3 und UNIRACK – Systembeschreibung

Grundlagen zur Projektierung und Auslegung

Als Grundlage für den Einsatz • Untergrund • Belastungsschilder sind Uwe Hahn GmbH übernimmt
der Systeme SUPER 1/2/3 Vor jeder Montage ist sicher vorgeschrieben keine Verantwortung für einen
und UNIRACK gelten die von zu stellen, dass der Fußboden An ortsfesten Regalen mit unsachgemäßen Einsatz des
der Berufsgenossenschaft den einschlägigen Normen einer Fachlast von mehr Regalsystems und dessen
Handel- und Warendistribu tion entsprechend eben und trag- als 200 kg oder einer Feld- Zubehörteilen.
herausgegebenen Richtlinien fähig ist. last von mehr als 1.000 kg.
für Lagereinrichtungen und Sie sind deutlich erkennbar • Fachböden
-geräte sowie die in diesem • Montage der Regale und dauerhaft mit folgen- Die angegebene Tragkraft der
Katalog angegebenen tech- Die Montage der Regale darf den Angaben anzubringen: Fachböden versteht sich als
nischen Daten und Normen. ausschließlich nur durch - Typenbezeichnung gleichmäßig verteilte Last bei
Projektplanung und Monta- qualifiziertes Fachpersonal - Baujahr oder Kommissions- einer maximalen Durchbie-
ge müssen von qualifiziertem erfolgen. Die Rahmen sind nummer gung von 1/200 der Fachbo-
Fachpersonal durchgeführt gemäß Montagediagramm zu - maximale Fach- und Feldlast dentiefe. Die Aushängesiche-
werden. montieren, wobei besondere - freie Knicklänge zur ersten rungen sind zu montieren.
Sorgfalt bei der Montage der Ladeebene
LagerTechnik Uwe Hahn Aushängesicherungen anzu- - Ladeeinheiten • Sonderanfertigungen
GmbH übernimmt keine wenden ist. - maximale Belasbarkeit pro Für spezifische Berechnun-
Verantwortung für einen un- m² von Geschossanlagen gen und für Sonderanferti-
sachgemäßen Einsatz des • Ausrichten der Regale gungen steht dem Kunden
Regalsystems und dessen Zu- Nach Aufbau der Regale • Einsatzbereich unser technisches Büro zur
behörteilen. müssen diese in Bezug auf Das System UNIRACK und Verfügung.
Seiten- und Längenneigung SUPER 1/2/3 ist ein von Hand
ausgerichtet werden. Die Ab- zu bedienendes Fachboden-
weichung aus dem Lot bzw. regal und nicht einsetzbar Technische Änderungen und
der Waagerechten dürfen als Palettenregal, bzw. nicht Weiterentwicklungen vorbe-
1/200 (max. jedoch 20 mm) geeignet zur Beschickung halten. Technische Daten,
bzw, 1/300 der Regalhöhe, mit Gabelstaplern, automa- Eigenschaften und Maße
bzw. -länge nicht überschrei- tischen Bediengeräten und verstehen sich lediglich als
ten. (Abb. 1) mit Hubwagen. LagerTechnik richtungsweisend.

max. 12,5 mm (2500:200)

max. 10 mm (3000:300)
2.500 mm

Grundlagen Abb. 1 3.000 mm
